Vodič za odabir O prstena
[2025-12-05]|Autor Xiamen Jinshun Sealing Technology Co., Ltd. Annie Xu
Značajke O-ringa
● Potreban mali prostor za ugradnju: Oblik i struktura područja za ugradnju O-prstena mogu se dizajnirati tako da budu krajnje jednostavni, što rezultira minijaturiziranim i laganim sklopom.
● Jednostavan za korištenje: oblik i područje ugradnje O-prstena mogu se vrlo pojednostaviti, što olakšava postavljanje i uklanjanje.
● Širok raspon primjena: Odgovarajući gumeni materijali mogu se odabrati prema zahtjevima primjene, pružajući stabilne performanse brtvljenja u tekućinama kao što su voda, ulje, zrak, kemikalije i razni plinovi.
● Bogata raznolikost: dostupni su standardizirani gumeni materijali koji u potpunosti zadovoljavaju različite primjene, sa širokim rasponom veličina, što olakšava odabir i dostupnost.
Princip brtvljenja
O-prsten je kompresijska brtva. Njegov princip rada se oslanja na kompresiju ili rastezanje brtvenog elementa kombinacijom komponenti, uzrokujući elastičnu deformaciju i stvarajući kontaktni pritisak na brtvenu površinu, čime se postiže brtvljenje. Brtva je učinkovita kada je kontaktni tlak veći od unutarnjeg tlaka zabrtvljenog medija; brtva ne uspijeva kada je kontaktni tlak manji od unutarnjeg tlaka zabrtvljenog medija.
Odabir i upotreba O-prstenova
Čimbenici koje treba uzeti u obzir pri odabiru O-prstenova

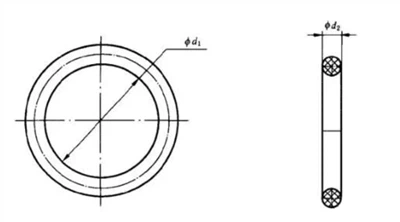

O-prstenasta brtva
Ekstruzijski razmak
Ekstruzijski razmak g utora gdje je ugrađen O-prsten (kao što je prikazano na lijevoj slici) određen je tlakom tekućine, tvrdoćom gume i razmakom između provrta i osovine. Općenito, što je veći tlak tekućine, manji je potreban ekstruzijski razmak g. Ako je razmak ekstruzije g prevelik, O-prsten može biti istisnut ili čak oštećen, što u konačnici dovodi do kvara brtve.
U rutinskim procesima projektiranja, kako bi se spriječilo oštećenje dodirnih površina rupe i osovine tijekom pomicanja, često je potreban veći razmak. Dakle, kako se zahtjevi za pristajanje rupe i osovine mogu pomiriti s potrebom da se spriječi istiskivanje O-prstena? Što se tiče zazora ekstruzije, rezultati ponovljenih eksperimenata s različitim parametrima tlaka tekućine, tvrdoće gume i zazora ekstruzije prikazani su na donjoj slici. Ovo se može koristiti kao referenca tijekom procesa projektiranja prostora.
Postavljanje omjera kompresije promjera žice O-og prstena
Kada se O-prsten ugrađuje u sklop s utorima, treba ga podvrgnuti određenoj količini kompresije, koja se naziva kompresijska količina. Stupanj kompresije varira ovisno o primjeni i promjeru-presjeka. Metoda izračuna prikazana je na donjoj slici.
Preporučeni omjer gumenog punila za dimenzije poprečnog-presjeka je 75% (projektan cilj), a maksimum ne prelazi 90%. Metoda izračuna za dimenzije poprečnog-presjeka prikazana je na donjoj slici.
Postavljanje omjera prednapetosti unutarnjeg promjera-
Kako bi se osigurao dovoljan kontaktni pritisak na kontaktnu površinu O-prstena kada je ugrađen u utor osovine, unutarnji promjer O-prstena često je projektiran tako da bude nešto manji od promjera O-prstena osovine, tako da O-prsten ima određeno istezanje. Stopa istezanja i metoda izračuna prikazani su na donjoj slici.
Stopa prednapregnutosti utora na O-prstenu osovine
| Unutarnji promjer O-prstena d1/mm | y max / % |
| 4.87-13.20 | 8 |
| 14.0-38.7 | 6 |
| 40.0-97.5 | 5 |
| 100-200 | 4 |
| 206-250 | 3 |
| 258-400 | 3 |
| 412-670 | 2 |
Postavljanje vanjskog promjera pre-omjera kompresije
O-prsten je ugrađen na utor rupe, a njegova kontaktna površina ima određeni kontaktni pritisak. Često je vanjski promjer O-prstena dizajniran da bude veći od rupe, tako da O-prsten ima određenu kompresiju. Stupanj pred-kompresije i metoda izračuna prikazani su na donjoj slici.
Utor na O-prstenu pred-omjer kompresije
| Unutarnji promjer O-prstena d1/mm | k max /% |
| 3.75-10.0 | 8 |
| 10.6-25 | 6 |
| 25.8-60 | 5 |
| 61.5-125 | 4 |
| 128-250 | 3 |
| 258-670 | 2 |
Preporuke za dizajn utora za spojne dijelove O-prstena
1. Predstavljanje skošenja: Pravilan dizajn utora može eliminirati potencijalna oštećenja i kvarove brtvila od samog početka montaže. Budući da su O-prstenovi izloženi kompresiji tijekom ugradnje, kontaktna površina O-prstena tijekom ugradnje trebala bi imati razumnu skošenost ili zaobljenost.
Duljina skošenja Z, kao parametar povezan s promjerom presjeka O-prstena-, navedena je u donjoj tablici.
Uvoz tablice dimenzija skošenja
| Minimalna duljina ulaznog kuta (Zmin) | Promjer presjeka -prstena- d2 | |
| 15 stupnjeva | 20 stupnjeva | |
| 2.5 | 1.5 | Manje ili jednako 1,78 |
| 3.0 | 1.5 | Manje ili jednako 2,62 |
| 3.5 | 2.5 | Manje ili jednako 3,53 |
| 4.5 | 3.5 | Manje ili jednako 5,33 |
| 5.0 | 4.0 | Manje od ili jednako 6,99 |
| 6.0 | 4.5 | Veći ili jednak 6,99 |
Hrapavost površine uvezenog skošenja je: Rz Manje ili jednako 4,0 um Ra Manje ili jednako 0,8 um
2. Hrapavost površine: Pod pritiskom i elastičnom silom, O-prsten čvrsto prianja uz zabrtvljenu površinu kako bi se postiglo brtvljenje tekućine. Zabrtvljena površina mora ispunjavati određene osnovne zahtjeve. Općenito, zapečaćena površina ne bi trebala imati brazde, ogrebotine, koncentrične ili spiralne tragove strojne obrade. Za dinamičke brtve, zahtjevi za površinom su veći nego za statičke brtve. Preporučeni zahtjevi za hrapavost površine za utore prikazani su u tablici ispod:
Površinska hrapavost utora i spojnih dijelova (jedinica: μm)
| Površinski | Primjena | Stresna situacija | Hrapavost površine | |
| Ra | Ry | |||
| Dno i bočne stijenke rova | Statička brtva | Nema alternacije, nema pulsa | 3.2(1.6) | 12.5(6.3) |
| Naizmjenično ili puls | 1.6 | 6.3 | ||
| Dinamička brtva | 1.6(0.8) | 6.3(3.2) | ||
| Spajanje površina | Statička brtva | Nema alternacije, nema pulsa | 1.6(0.8) | 6.3(3.2) |
| Naizmjenično ili puls | 0.8 | 3.2 | ||
| Dinamička brtva | 0.4 | 1.6 | ||
| Iskošene površine | 3.2 | 12.5 | ||
Napomena: Vrijednosti u zagradama su za aplikacije koje zahtijevaju visoku preciznost.
Mjere opreza pri korištenju prstena
① Kada spojni dijelovi imaju beskompromisne oštre kutove i navoje, O-prsten treba zaštititi tijekom ugradnje, primjerice upotrebom instalacijskih stezaljki ili zaštitnih stezaljki.
② Prilikom umetanja O-prstena u utor, treba paziti da se izbjegne uvrtanje O-prstena tijekom instalacije.
③ Prilikom ugradnje O-prstena, odgovarajuće brtveno mazivo može se nanijeti na utor ili O-prsten.
④ U načelu, O-prstenovi se ne bi trebali ponovno koristiti.
⑤ Održavajte spojene dijelove i postupak ugradnje čistima. Nemojte koristiti tekućine za čišćenje ili benzin kako biste spriječili bubrenje O-prstena.
Mjere opreza pri pohrani -prstena
① Temperatura: Idealna temperatura skladištenja je 5 stupnjeva ~ 25 stupnjeva. Izbjegavajte izvore topline i izravnu sunčevu svjetlost. Nakon uklanjanja pečata iz uvjeta skladištenja na-niskoj temperaturi, stavite ih u okolinu od 20 stupnjeva da omekšaju prije upotrebe.
② Vlažnost: Vlažnost skladišnog prostora treba biti ispod 70%. Izbjegavajte pretjeranu vlagu ili suhoću i spriječite kondenzaciju.
③ Svjetlost: Izbjegavajte izravnu sunčevu svjetlost i jake umjetne izvore svjetlosti koji sadrže ultraljubičaste zrake. UV-zaštićeno pakiranje ili svjetlo-otporno pakiranje je idealno.
④ Zračenje: Izbjegavajte ionizirajuće zračenje koje bi moglo oštetiti brtve.
⑤ Kisik i ozon: Gumeni proizvodi ne smiju biti izloženi strujanju zraka. To se može postići skladištenjem u hermetički zatvorenoj ambalaži ili drugim metodama.
⑥ Deformacija: Brtve treba postaviti u slobodno stanje što je više moguće, izbjegavajući rastezanje, kompresiju ili druge deformacije. Ako dođe do privremene deformacije zbog transporta, dopustite im da se slobodno oporave neko vrijeme. (Za brtvene prstene koji se koriste u automatiziranim montažnim linijama, zahtjevi za deformacijom su visoki, a zahtjevi za pakiranje, transport i skladištenje su također viši. Molimo da unaprijed obavijestite našu tvrtku i razgovarate s nama o načinima pakiranja i transporta.)
⑦ Kontakt s čvrstim ili polu{0}}čvrstim materijalima: Gumeni proizvodi ne smiju doći u kontakt s otapalima, uljima, mastima ili drugim polu{1}}čvrstim materijalima koji nisu odobreni za kontakt, kao što su različite vrste silikonskog ulja, benzina, kiselih ili alkalnih tekućina, ABS plastike itd. (osim ako nije drugačije navedeno u originalnom pakiranju proizvođača).
O-standardi kvalitete izgleda prstena
Standardi GB/T3452.2 i ISO3601-3 određuju kriterije za ocjenjivanje kvalitete izgleda gumenih O-prstenova, definiraju i klasificiraju površinske nedostatke i određuju najveće dopuštene granice za te nedostatke.
